ПРИЛОЖЕНИЕ 1

Обязательное

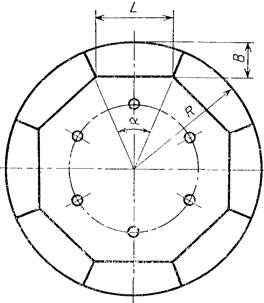

Сегмент щеки

Черт. 1

Таблица 1
мм

Номер барабана	a град	R	L	B
17-17а	60	850	751	200
18-18в	60	900	808	200
20-20б	60	1000	924	200
22-22в	45	1100	745	200
25	36	1250	650	250
26	36	1325	698	250
30	30	1500	670	250

Сегмент круга шейки

Черт. 2

Таблица 2
мм

Номер барабана	a град	R	L	B
8-8б	90	206	212	100
10	90	250,5	301	100
10а	90	228	256	100
12	90	303	406	100
12а	90	303	406	100
12б	90	278	356	100
14	60	347	262	120
14а	60	428	321	150
14б	60	472	372	150
14в	60	472	372	150
14г	60	347	262	120
16	60	570	484	150
16а	60	370	254	150
17-17а	60	422	314	150
18	60	524	432	150
18а	60	414	305	150
18б	60	524	432	150
18в	60	524	432	150
20	60	574	478	150
20а	60	464	362	150
20б	60	714	651	180
22, 22в	45	614	360	180
22а, 25; 26	45	694	426	180
22б	45	794	509	180
30	36	844	432	180
30а	36	1204	665	180

(Измененная редакция, Изм. № 2)

Таблица 3
мм

Номер барабана	a град	R	L	B
18а	60	414	305	150
18б	60	524	432	150
18в	60	524	432	150
20	60	574	478	150
20а	60	464	362	150
20б	60	714	651	150
22, 22в	45	614	360	180
22а, 25, 26	45	694	426	180
22б	45	794	509	180
30	36	844	432	180

(Измененная редакция, Изм. № 2)

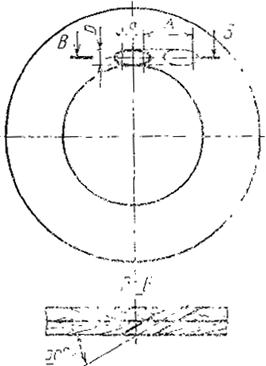

Сегмент дополнительного круга шейки

Черт. 3

Таблица 4
мм

Номер барабана	D	а	А
5-8б	30	40	100
10-12б	50	60	150
14-17а	70	80	200
18-22в	75-100	75-100	250
25-30	130	120	300

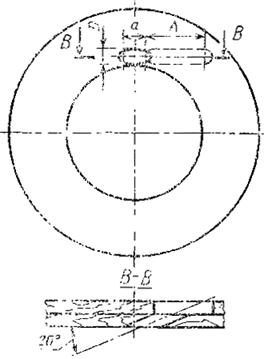

Выводное отверстие

Черт. 4

Таблица 5
мм

Номер барабаны	D	a	A
5-8б	30	40	100
10-12б	50	60	150
14-17а	70	80	200
18-22в	75-100	75-100	250
25-30	130	120	300

Выводное отверстие

Черт. 5

Таблица 6
мм

Номер барабана	D	а	A
5-8б	30	40	100
10-126	50	60	150
14-17а	70	80	200
18-22в	75-100	75-100	250
25- 30	130	120	300

Выводное отверстие

Черт. 6

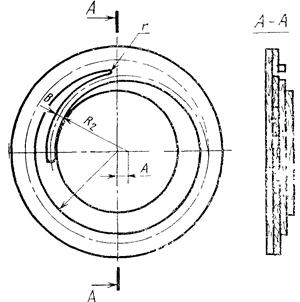

Улитка

Черт. 7

Таблица 7
мм

Номер барабана	А	R1	R2	r	b
14	103	580	478	20	70
14а	65	580	515	20	70
14б	30	560	530	20	70
16	40	680	640	20	70
17	140	730	590	20	70
17а	130	710	580	20	70
18	105	770	665	20	80
18а	160	770	610	20	80
20	128	865	738	20	85
20а	183	865	683	20	85
20б	56	862	806	20	85
22	148	955	808	30	95
22а	107	955	848	30	95
22б	57	955	898	30	95
25	170	1090	920	30	110
26	203	1155	952	30	120
30	210	1320	1110	30	130

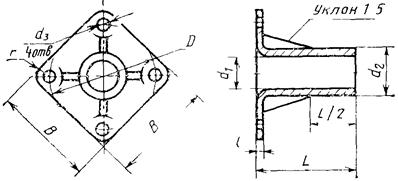

Втулка стальная

Черт. 8

Таблица 8
мм

Номер барабана	d1	d2	d3	D	B	L	l
14в, 16а-20б	80	90	17	200	190	85	4
22-22в	100	112	17	240	230	95	5

Втулка

Черт. 9

Таблица 9
мм

Номер барабана	d1	d2	d3	D	r	r1	L	l
14в	70	90	13	160	30	10	100	10
16а-20б	80	100	17	200	20	5	90	10
22-22в	100	125	17	240	25	8	100	12

Втулка

Черт. 10

Таблица 10
мм

Номер барабана	d1	d2	d3	D	B	r	L	l
25-26	120	160	21	260	260	35	120	15
30-30а	150	190	25	350	350	50	170	20

Втулка

Черт. 11

Таблица 11
мм

Номер барабана	d1	d2	А	L	В	s
14, 14а, 14б, 14г, 16	70	13	250	300	100	6

Шпилька


Таблица 12
мм

Номер барабана	d2	L1	l	C	Количество шпилек, шт.
5	12	350	30	1,8	3
б	12	370	30	1,8	3
8	12	350	30	1,8	4
8а	12	520	30	1,8	4
8б	12	620	30	1,8	4
10	12	646	30	1,8	4
10а	16	864	40	2,0	4
12	12	650	30	2,0	4
12а	16	864	40	2,0	4
12б	12	746	30	2,0	4
14	16	875	40	2,0	6
14а	16	665	30	2,0	6
14б	16	770	30	2,0	6
14в	16	904	40	2,0	6
14г	16	1065	40	2,0	6
16	16	770	40	2,0	6
16а	16	970	40	2,0	6
17	16	944	40	2,0	6
17а	16	1094	40	2,0	6
18	20	1120	50	2,5	6
18а	20	1320, 1120	50	2,5	6
18б	20	1320	50	2,5	6
18в	20	1350	50	2,5	6
20	20	1250	50	2,5	6
20а	20	1302	50	2,5	6
20б	20	1242	50	2,5	6
22	20	1298	50	2,5	8
22а	20	1348	50	2,5	8
22б	20	1398	50	2,5	8
22в	20	1446	50	2,5	8
25	24	1630	60	3,0	8
26	24	1850	60	3,0	8
30	24	2230	60	3,0	10
30а	24	1962	60	3,0	10

Примечания:
1. При применении метода накатки допускается изготовлять резьбу без фаски.
2. При применении наружного слоя из сегментов для барабанов 17-20б длина шпилек уменьшается на толщину сегментов.
(Измененная редакция, Изм. № 1, 2)
